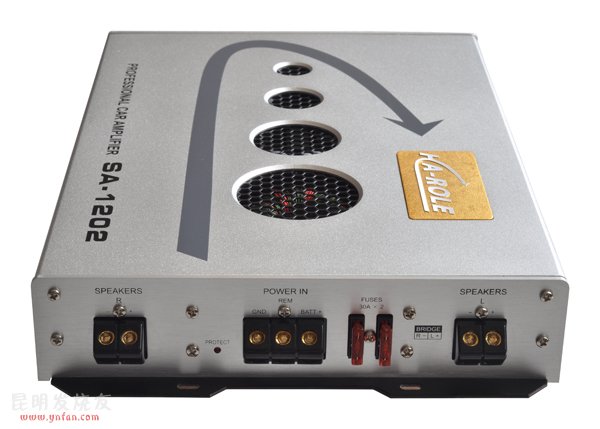

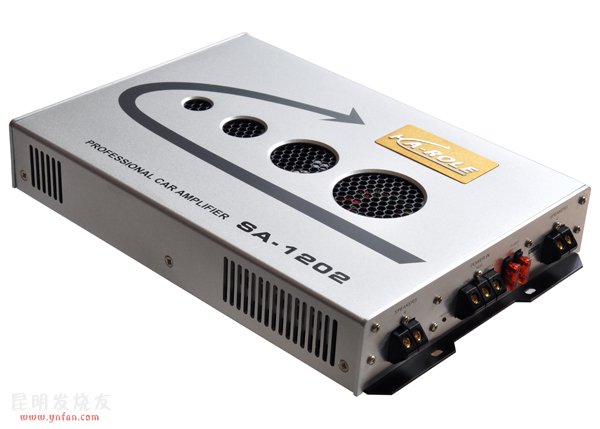

SA-1202車載全頻功率放大器

額定功率：
2*120Wrms (4ohm 13.8V) 2*200Wrms (4ohm 13.8V)
1*400Wrms (4ohm橋接 13.8V)

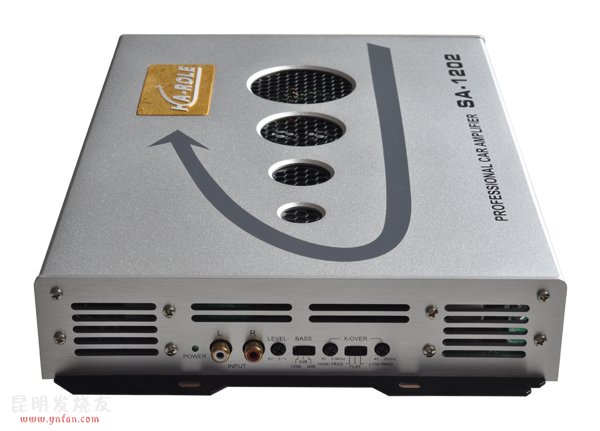

信號處理電路:
高通濾波器（HIGH PASS) 50Hz-0.9KHz可調
低通濾波器（LOW PASS) 40Hz-200Hz可調
低音增強開關 0dB-6dB-12dB可選

1 原材料選用

1.1 雙面電路板
SA-1202使用雙面銅箔玻璃纖維電路板。雙面電路板不僅使線路布置更加合理，而且銅箔也比單面電路板
厚了一倍，可以大大提高電路的可靠性。同時雙面電路板器件的焊接比單面板更加牢固可靠，大大提高了產品的抗震動性能。

1.2 高性能功率器件
SA-804選用了經過嚴格配對的高功率容量的MOSFET（金屬氧化物場效應管）和發燒三肯HI-FI功率對管2SC2922/2SA1216,以保證開關電源的高可靠性和音頻輸出的低失真度。

1.3 采用高保真音頻專用電容和大量使用耐溫105度電解電容
在功放中，電解電容是影響音質的重要器件，SA-1202均使用了音頻專用電解電容，以保證整機音質的高保真還原。
大家都知道汽車功放的安裝空間狹窄而且比較高溫，所以SA-1202在靠近電源、散熱器以及熱風通道的位置均使用了耐溫105度的電解電容,
從而可以在這么高溫的惡劣條件下從容工作。

1.4 密封防塵電位器
電位器是用于調節電平、頻率的器件，為了保證性能，SA-1202應用了多層密封防塵電位器，即使在惡劣的環境下也可以確保長期準確可靠工作。

1.5 高精度器件
SA-1202在信號處理電路中使用了最頂級的發燒運放LM4562,放大級分立器件經嚴格配對，
以確保音樂信號的精密放大，同時有效防止了發動機噪音對功放的干擾。

2 完善的保護功能

2.1 過載、短路保護
SA-1202擁有全電子的過載、短路保護功能。功放的任何聲道、在任何音量下均能可靠的判斷過載及短路狀態，并且安全迅速的實現保護功能。
即使在滿功率下進行長期短路，SA-1202仍可安然無恙從容應對。

2.2 過熱保護
當功放散熱不良或長期工作在超負載狀態下，其內部溫度會持續升高。SA-1202擁有過熱保護的功能，當內部散熱器表面溫度超過95度時，功放將停止工作，以保證不被損壞。

3 優越的性能

3.1 超低失真輸出
SA-1202在全功率范圍內都可以保證極低的失真度，在額定輸出功率時失真度僅為0.01％。

3.2 低內阻設計
SA-1202功放級采用了低內阻電路設計，這可以確保更好的喇叭控制力度，使音質更加甜美、通透。

4 多項先進的設計

4.1 開關機無噪音沖擊電路設計，全機無使用易損壞觸點的繼電器。

4.2 采用霍爾曼全對稱差分放大電路，AB類輸出級,晶體管都經過嚴格配對，以確保超低失真高品質音效輸出。

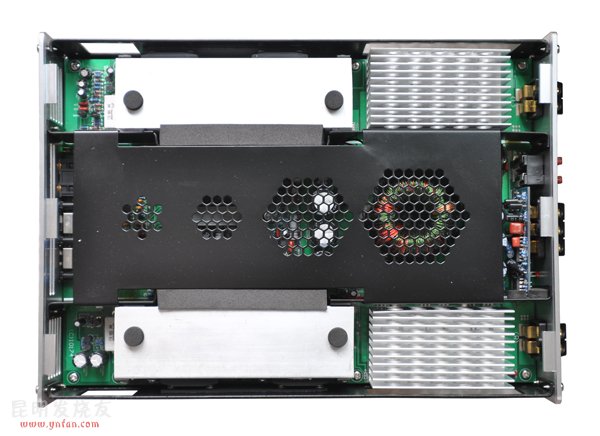

4.3 專業級的T型散熱系統設計，優點是風扇到散熱器出風口的距離最短，熱量以最短的時間被冷風帶走,配合自動恒溫風扇控制電路和
功率管（包括功率放大管和開關場效應管）直貼散熱器的技術，比常規用云母片等安裝功率管的方式，有著更低的熱阻。這樣SA-1202就
能保證大功率的持續輸出而不會出現過溫保護了。
